Informazioni sul progetto
Il Caixa Forum di Barcellona, in Spagna, sta celebrando il suo ventennale e ha creato questo bosco verticale come regalo alla città.
La struttura sottostante comprende circa sessanta tonnellate di acciaio modellate in Tekla Structures con quasi tutte le connessioni modellate e progettate in IDEA StatiCa Connection.
La prefabbricazione delle capriate principali ha comportato la presenza di numerose intersezioni complicate. I vincoli geometrici e la necessità di ridurre i costi dell'acciaio attraverso l'ottimizzazione delle connessioni hanno portato il team a utilizzare IDEA StatiCa Connection.
Sfide ingegneristiche

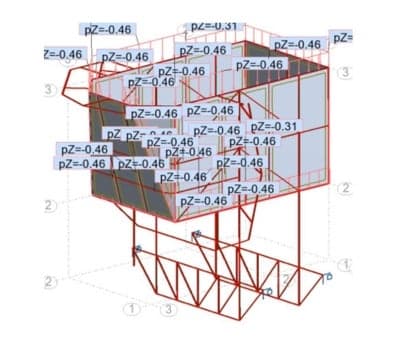

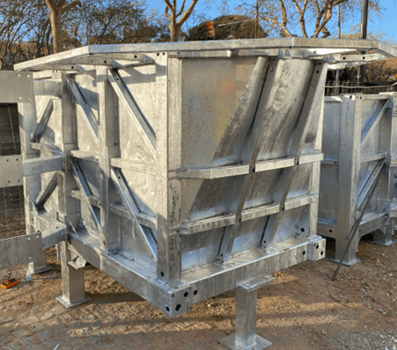

Nella progettazione è stata prestata particolare attenzione alla protezione dalla corrosione e al carico ciclico della struttura, utilizzando dettagli adatti alla galvanizzazione e alla fatica.

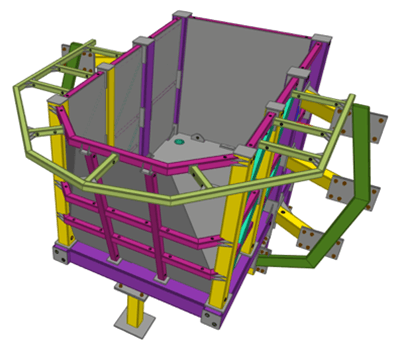

I dettagli e le connessioni in acciaio per i "cesti" che sostengono gli alberi erano particolarmente complicati, ma il team di Most Enginyers SL ha escogitato un metodo piuttosto ingegnoso per valutarli fisicamente utilizzando un modello K'NEX prima di convertirlo in digitale! Questo ha avuto un ulteriore vantaggio nel trasmettere l'intento progettuale al resto del team, oltre a essere divertente!

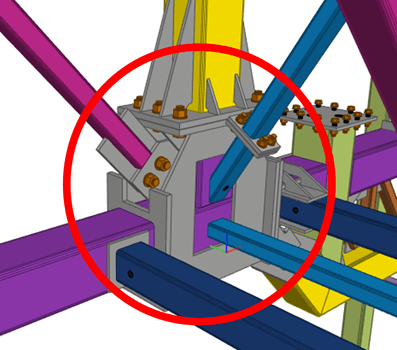

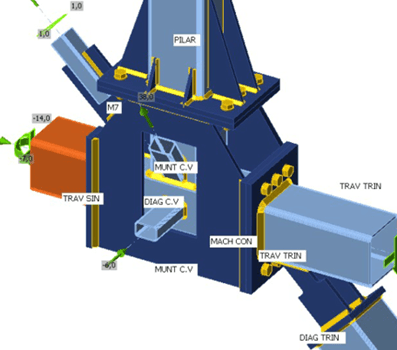

Ci sono diversi collegamenti complicati con effetti di carico negativi per i quali IDEA StatiCa Connection si è rivelato prezioso per arrivare a una soluzione efficiente ed elegante. Tuttavia, è anche vero che la maggior parte delle connessioni del progetto presentava una qualche forma di complessità, sia essa dovuta alla geometria o al carico o a entrambi.
Durante la fase di costruzione si è verificato un problema con la posizione fuori tolleranza di un palo, che ha richiesto un rapido intervento per la revisione del collegamento. Senza IDEA StatiCa non saremmo stati in grado di rispondere così rapidamente.
Josep Farre
Structural Engineer – Most Enginyers SL
Spagna
Per mantenere i costi del progetto entro il budget, sono stati utilizzati profili cavi a parete sottile. Particolare attenzione è stata prestata alla rigidità di ogni connessione, con l'utilizzo di irrigidimenti aggiuntivi per controllare l'instabilità locale delle piastre. La connessione IDEA StatiCa ha permesso al team di Most Enginyers di superare questi vincoli progettuali e di creare progetti eleganti ed efficienti.
Su Most Enginyers SL
Most Enginyers SL is a multi-disciplinary firm of consulting engineers based in Barcelona, Spain. It was conceived in 2004 by three founding partners: Lluís Acero Sistach, Barbara Da Silva Rosa and Dusko Hadzijanev Ardiaca. They have lots of complimentary experience across many disciplines. This enables them to provide engineering services across a variety of projects from conception to creation.
Most Enginyers SL è uno studio multidisciplinare di consulenza ingegneristica con sede a Barcellona, in Spagna. È stato concepito nel 2004 da tre soci fondatori: Lluís Acero Sistach, Barbara Da Silva Rosa e Dusko Hadzijanev Ardiaca. Hanno un'esperienza complementare in molte discipline. Ciò consente loro di fornire servizi di ingegneria per una varietà di progetti, dalla concezione alla realizzazione.
Lo studio ha vinto la categoria Progetti su larga scala: Acciaio nel IDEA StatiCa Excellence Awards 2023.
